国产八头贴片机
此款贴片机满足批量生产稳定可靠、高性价比多功能贴片机。它不仅可以稳定精准贴装常见0201、0402、0603、0805、1206、1210、LED3528器件、LED5050封装器件、二级管、三极管SOT等；还主要增加了以下三种功能：
（一）此款设备最大的亮点是增加专业贴装芯片的500万像素高清进口工业级校准相机及其配套的500万像素高清无畸变工业视觉镜头；经过技术突破改进可有效贴装40*40mm以内0.3mm脚间距（0.5mm中心距）以上的芯片，成功率高于98%彻底解决密脚芯片及BGA芯片贴装难的问题，
（二）增加了八部工业级快速识别相机，可以八头同时识别大浮提升贴装效率，在原来的基础上贴装效率几乎翻了一倍。
（三） 增加自动扫描mark点及三段式自动进板功能，进一步提高PCB板更换时的贴装精准度提升生产效率，使操作更加方便简捷；而且可以与其他设备配套接驳生成SMT流水线。
（四） 八头机升级后的核心部分主要体现在软件算法处理上面，本版本在编程环节做了深层次的数据优化，主要体现在编程过程中操作人员参与越来越少，大部分繁琐的工作都交给计算机来完成，操作人员要做的就是按照软件给出的建议上料安装飞达就可以了。
此款产品已完成终极测试正式批量投入市场，配置高端性能稳定，操作简单易懂，是一款具有高性价比货真价实的全自动贴装机。

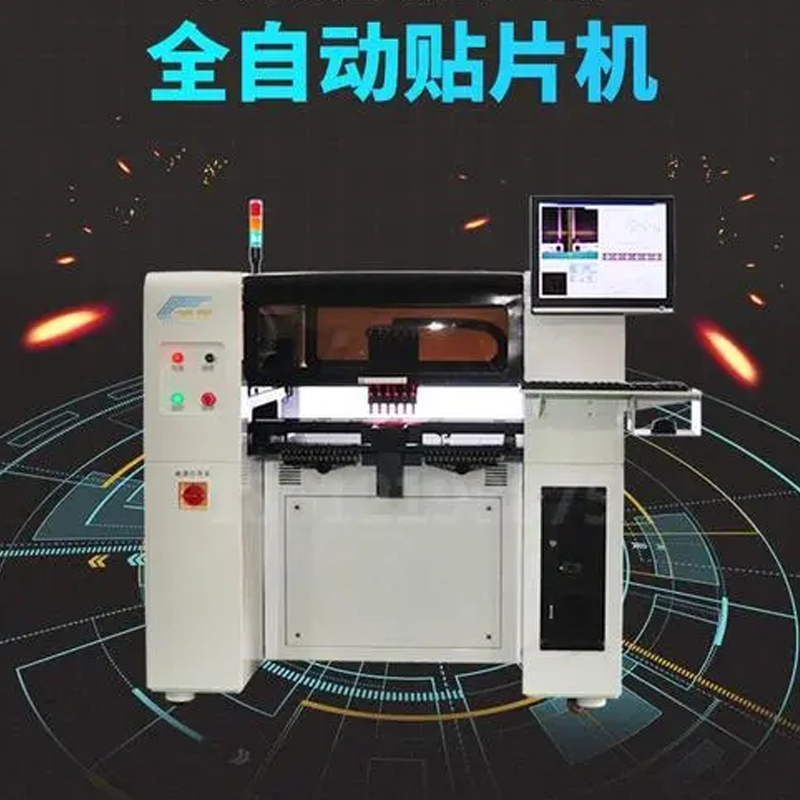

国产贴片机

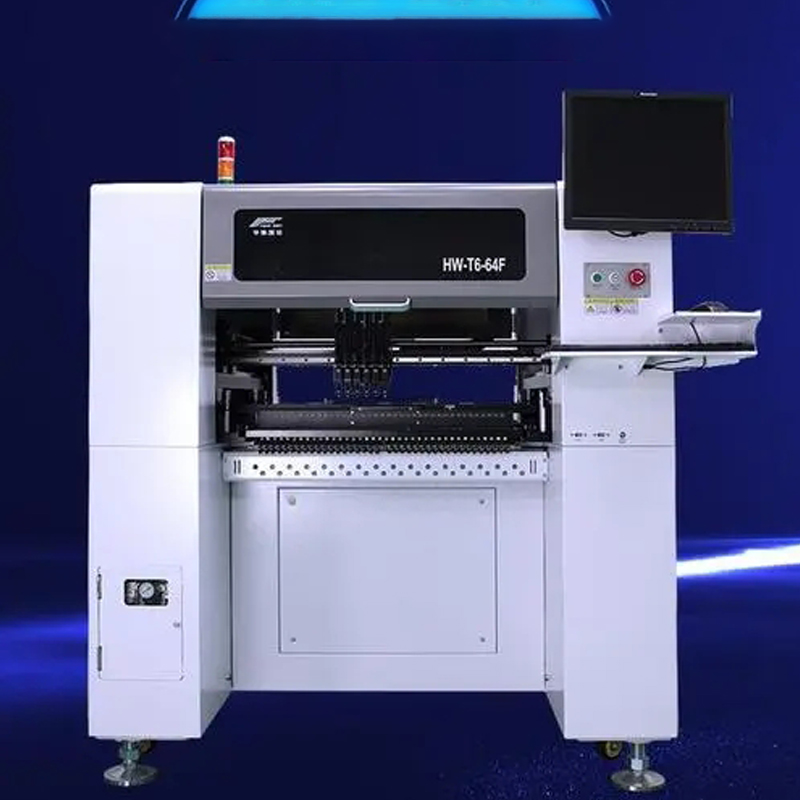

国产贴片机

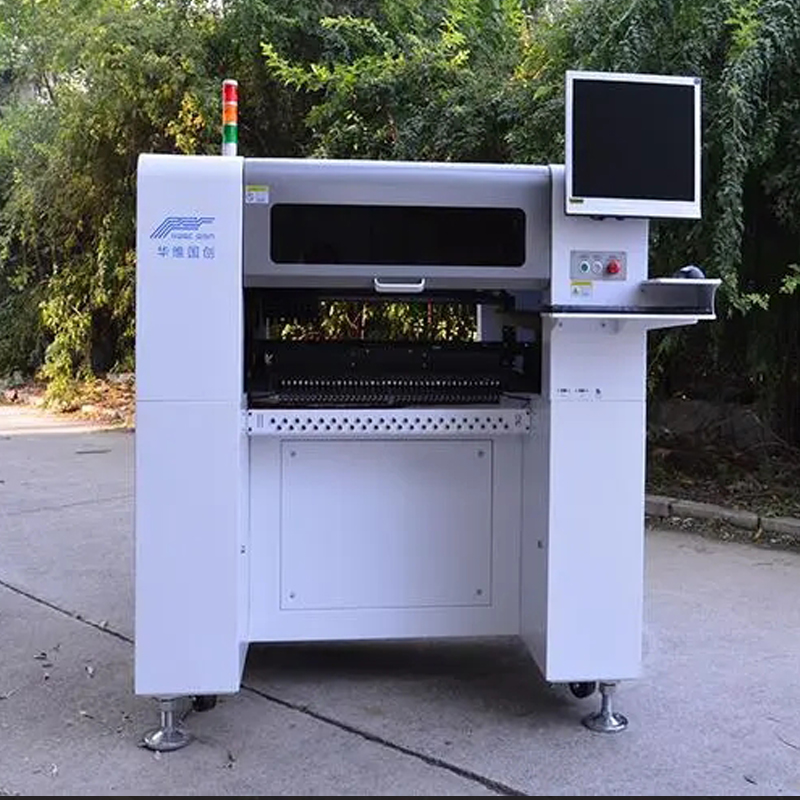

国产贴片机
○喂料器数量：68个
○贴装头数量：八头
○料盘数量：可根据实际需要任意添加
○平均功率：700W
○定位精度：0.01mm
○吸嘴缓冲范围：4.5mm
○电源：220V, 50Hz
○压缩空气: 0.5-0.6Mpa
○驱动电机: 日本松下伺服电机
○识别方式：八头同步识别
○吸嘴真空源：含有真空破坏的高速通断真空发生器
○最大电路板面积：500×450mm
○Z轴最大移动范围：20mm
○带式喂料器: 8、12、16、24mm及震动飞达（可贴管装芯片）
○最大贴片速度：14000 Pcs/小时
○实际贴装阻容平均贴片速度11000Pcs/小时
○XYZ驱动导轨：TBI高精密重载直线导轨。
○运动驱动系统：松下高速DSP驱动
○操作系统：基于Windows操作系统的，华维国创公司自主研发
的全自动贴片机操作系统，支持windows xp、win7操作系统
○元件角度：0-360°任意角度，运动中同步旋转
○X/Y运行模式：智能曲线加减速直线联动
○MARK点定位：全自动（可任意设定MARK点）
○智能报警：自动校正，自动补件，缺料报警
○进板方式：三段式从左到右自动接驳，自动PCB传送定位。
○视觉显示器: 17英寸工业控制显示器 比例4:3 分辨率 1280x1024
○编程方式：点对点教习编程，视觉编程，PCB文件坐标导入，离线编程等。
○识别相机数量：一部Mark识别相机，八部高速识别相机，一部精密识别相机。
○适用贴装范围：适配0201、0402、0603、0805、1206、二级管、三极管、SOT、及40*40mm范围内引脚间距≥0.3mm（引脚中心距0.5mm）的QFP、BGA等。
○产品重量：600KG
○尺寸：1425*1370*1350mm
三段式轨道优点：
1、实现自动进板。2、节省了出板等待时间。3、大幅提高实际贴装效率。
工作原理：第一块PCB正在（生产区）贴装的过程中，第二块PCB进入（等待区），第一块板贴装完成后，再后端设备允许的情况下进入（出板区），（等待区）的PCB同步进入生产区，减少了进出板的时间，大大节省了贴装头的空闲时间。超多料站支持-前后68组料站，标准IC托盘，管装芯片震动三管大小任意调整.
10部相机，一部MARK，一部高精密，八部高速识别相机，八头同步识别，有效保证贴装速度和精度，标配16只JUKI高精密吸嘴。日本松下伺服系统-精度高，稳定性强，永不丢步，保证24小时稳定贴装。
